案例介紹

科技公司從事光刻膠原材料的研發試驗，其核心工藝涉及反應罐的真空環境控制。反應罐在抽真空過程中，空氣中的水汽可能進入真空泵，導致泵體腐蝕或性能下降。

該工藝的控溫對象為反應罐抽出的氣體，要求將氣體溫度快速降至-20℃，確保水汽充分冷凝。由于試驗涉及有機溶劑，設備需滿足防爆要求（BT4等級），同時具備穩定的制冷和加熱能力，以適應工藝中的溫度變化需求。

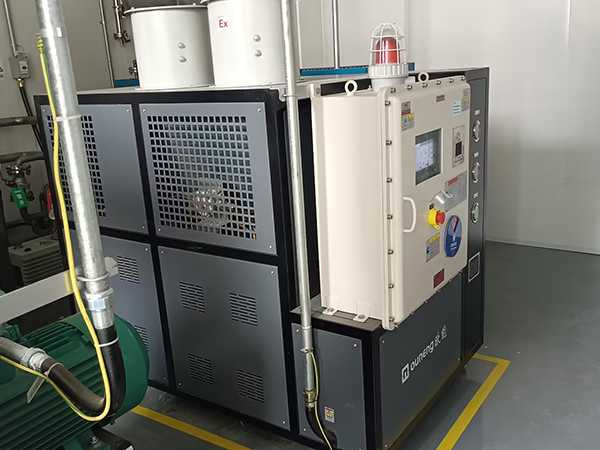

針對這一需求，實驗室選用了防爆型冷熱循環一體機，溫度范圍為-20℃~30℃。設備采用風冷壓縮機組搭配電加熱，載冷劑為乙二醇水溶液，通過內置冷凝器（4㎡換熱面積）將抽出的氣體冷卻至-20℃。

冷凝后的水汽收集至30L的儲液箱，并實現抽真空后的自動排水。這一方案有效避免了水汽對真空泵的損害，同時防爆設計確保了有機溶劑環境下的操作安全。
